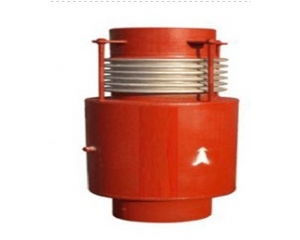

    內外壓力平衡補償器露出內壓波紋的


    內外壓力平衡式波紋補償器-膨脹節,波紋管
    內外壓力平衡式波紋補償器
    用途：
    內外壓力平衡式波紋補償器，從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。

    型號：
    本廠生產DN100-DN1600，壓力級別0.25Mpa-2.5Mpa

    內外壓力平衡式波紋補償器連接方式和產品補償量根據用戶要求。
    一 、型號示例：
    內外壓力平衡式波紋補償器
    舉例：1.6NP200*8j
    表示：工作壓力為1.6Mpa，通徑DN=200mm，波數為8，接管連接的內外壓平衡式波紋補償器。

    二、內外壓力平衡式波紋補償器使用說明：
    內外呀平衡式波紋補償器，能補償管道系統中的軸向位移，內壓推力自身平衡，本結構可用于高物位置管線中。

    三、內外壓平衡式波紋補償器對支座作用力的計算：
    軸向彈性力：Fx=Kx*(f*x)
    式　　　中：Kx-軸向剛度N/mm
    　　　　　　X-軸向?qū)嶋H變形量mm

    　　　　　　f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。

    普惠生產波紋補償器免費提供安裝方案.用心服務客戶.服務電話:0317-8294124.
